Parti elettriche ed elettroniche per organi a canne

Attuatore per comando griglie di espressione




  • Movimento a motore controllato da microprocessore con sensori di Hall
  • Tensione di lavoro da 12 a 24 Volt
  • Corrente massima assorbita Amp. 1
  • Numero degli scatti 6. Non necessita del contatto di ritorno.
  • Corsa totale regolabile da mm. 70 a mm. 150 (velocità 2” da 0 a 150mm)
  • Possibilità della regolazione della corsa per ognuno dei sei scatti.
  • Dimensioni mm. 400 x 150 x 100.
  • Peso Kg. 3
  • Scatolatura in legno
  • Comandi scatti a polarità positiva o negativa
  • Opzione per apertura o chiusura automatica griglie allo spegnimento dell’organo

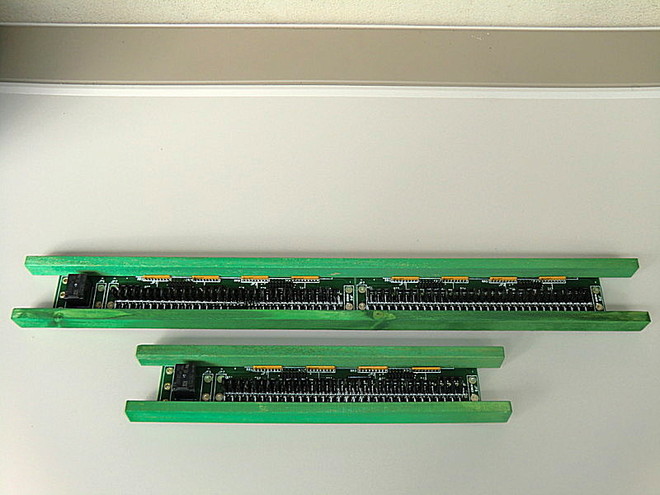

Unioni elettroniche singole per usi generali. Per unioni, accoppiamenti e prolungamenti sui somieri.

Versioni da 32 punti in / out - 64 punti in / out. - 12 punti in / out. Polarità ingressi e uscite POSITIVA.

Unioni singole per usi generali utilizzabili per la formazione di centralini di prolungamento registri su somieri singoli oppure per unioni tra le tastiere o tra la pedaliera e le tastiere.

Caratteristiche generali:

-   Versione a 32 punti di ingresso e 32 punti in uscita.

-   Versione a 64 punti di ingresso e 64 punti in uscita.

-   Versione a 12 punti di ingresso e 12 punti in uscita.

-   Ingressi e uscite a polarità POSITIVA.

-   Carico massimo sull'uscita 500 mA (0.5 A).

-   Tensione di funzionamento da 12 a 24 Volt.

-   Ogni unione è montata su strisce in legno per facilitare il montaggio sull'organo.

-   Nel caso di formazione di centralini personalizzati, ogni unione è dotata sugli ingressi anche di

    connettori a 16 pins per cavo piattoper collegamenti in parallelo  con altre unione singole

-   Per facilitare il collegamento elettrico, a richiesta le unioni vengono fornite di pins oppure di morsetti a                 vite sugli ingressi e sulle uscite

    -   Dimensioni:



Vista lato collegamenti
Vista lato componenti
Versione con opzione pins di collegamento sul lato input o lato output o entrambi

Potenziatore di segnali di linea e per uso generale.

Scheda elettronica da utilizzare negli impianti quando è necessario rinforzare i segnali per pilotare elettromagneti con assorbimento fino a 1,5 Amp. (non continui).



Caratteristiche:



-   32 linee di ingresso (Positivo) e 32 uscite (Positive)

-   Tensione di funzionamento da 12 a 24 Vcc.

-   Potenza in uscita (per ogni linea) fino a 1,5 Amp non continui (note).

-   Dimensioni:  cm. 20 x 5 x 2.5











Potenziatore di linea Mod. PWL-32

Coppia connettori maschio e femmina a 32 punti ingresso e uscita per usi generali.

Coppia connettori con morsetti a vite

Giunto elettrico per usi generali a 64 linee IN + 64 linee OUT con morsetti a vite

Giunto elettrico a 64 linee con connettori maschio e femmina e colleg. a morsetti

COMBIFIX - Scheda elettrica Combinazioni Fisse

Circuito elettrico da utilizzare per la realizzazione delle funzioni "combinazioni fisse"

di registri : PP - P - MF - F - FF (Pianissimo, Piano, Mezzoforte , Forte, Fortissimo).

Comandi previsti: Cinque ingressi a pulsante, cinque uscite per pilotare fino a cinque

combinazioni di registri a scelta  e cinque uscite a led per segnalazione gruppo inserito.

Scheda

In ampliamento...
