TRASMITEL - Centralino elettronico progettato per trasformare in sistema Monocavo la tradizionale trasmissione multifilo che collega la consolle ai somieri degli organi a canne elettrici.

Il centralino TRASMITEL può anche essere utilizzato per aggiungere la funzione TRASPOSITORE in un organo quando la stessa non è presente, ed inoltre per dotare l'organo di uscita MIDI.

TRASMITEL è un centralino elettronico per la trasmissione seriale tipo MONOCAVO progettato per

consentire il collegamento elettrico tra la consolle di un organo e il proprio corpo d'organo utilizzando

un semplice cavetto schermato a 4 conduttori.

L'utilizzo del TRASMITEL è indicato in tutti quei casi in cui si desidera spostare in altro luogo la consolle, e

di conseguenza sostituire il classico ed ingombrante cavo di collegamento multifilare mantenendo però in funzione i centralini elettromeccanici presenti all'interno della stessa.



Questo aspetto è molto importante anche nei casi di organi a trasmissione elettrica

di età superiore ai 50 anni (tutelati dalla Sovrintendenza) sui quali si desidera

ripristinare la funzionalità e contemporaneamente spostare la consolle in altra parte

della chiesa.

In questi casi non essendo consentito apportare modifiche sostanziali allo strumento e alle

apparecchiature elettromeccaniche originali che lo compongono, la sostituzione del cavo

multifilare in cavo schermato seriale non modificando le caratteristiche di base originali

dello strumento ne consente quindi la realizzazione.



L'installazione del TRASMITEL consente inoltre i seguenti ulteriori vantaggi:



- Possibilità di spostare facilmente la consolle in ogni parte della chiesa semplicemente allungando il

  cavetto schermato mediante prolunga a connettori e predisposizione di più punti di collegamento.



- Nessuna caduta di tensione lungo la linea di trasmissione consolle-somieri.



- Minor ingombro e migliore impatto estetico del cavo di collegamento consolle-somieri.



- Possibilità di aggiungere la funzione TRASPOSITORE quando la stessa non è presente.



- Possibilità di aggiungere l'uscita MIDI con canali separati per le tastiere e la pedaliera.



- Possibilità di installare in modo veramente semplice sulla linea del caveto schermato (anche

  successivamente)  il registratore e riproduttore di brani o auto-organo UNEL-MATIC Sprae (vedi sito: www.bruns-organi.it).



Il TRASMITEL è costituito da due unità separate e autonomamente alimentate tramite la consolle

e i somieri.



1) Unità di Trasmissione TX di minime dimensioni da installare all'interno della consolle e collegata

    al giunto elettrico esistente (tastiere, pedale e registri). Si dovrà inoltre, per rendere autonoma

    l'alimentazione della consolle, installare anche un alimentatore con ingresso a 220 Vac e uscita a

    16 volt di potenza adeguata al funzionamento della stassa.



2) Unità di Ricezione RX da installare all'interno del corpo organo e collegato sul giunto elettrico

    (tastiere, pedale, registri ecc.) già presente.



Il comando dell'accensione motore dell'organo avviene automaticamente all'accensione della consolle,

tramite due fili del già citato cavetto schermato a 4 fili + schermo, con lunghezza anche oltre 250 mt. che

provvede alla trasmissione dei dati seriali ad alta velocità e in modo optoisolato.



Nel caso di più corpi d'organo è possibile prevedere più unità di ricezione RX suddivise in base alla

disposizione necessaria.

Per gli organi sprovvisti di traspositore di note c'è la possibilità dell'aggiunta di tale funzione

predisponendo il centralino in consolle TX e aggiungendo sulla plancia della consolle un semplice

commutatore rotativo a 8 scatti (+ 3/- 4 semitoni).



Essendo i centralini di tipo modulare, le versioni possibili sono molteplici: dalla più piccola

(TRM - 128) con 128 punti di collegamento, alla più estesa (TRM - 576) con 576 punti di collegamento:

ciò consente di intervenire su organi da 1 a 5 tastiere + pedaliera con adeguato numero di registri.



Il sistema TRASMITEL consentirà inoltre, nel futuro, di trasformare tutta la consolle aggiornandola

tecnicamente ed eliminando tutte le vecchie apparecchiature e centralini elettromeccanici che al momento

sono utilizzati.

Ciò potra essere realizzato in quanto il centralino TRASMITEL verrà riutilizzato ed ampliato trasformandolo

nel mod. UNEL - AGT (vedi) adeguandolo alle future esigenze.

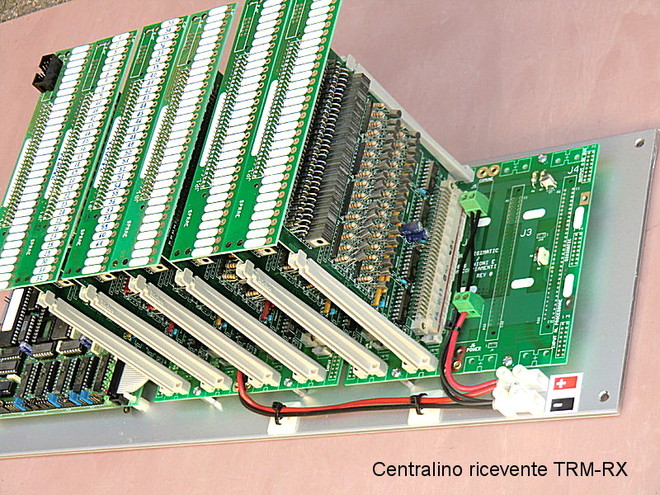

                                 La foto sottoriportata si riferisce all'esempio di un centralino Trasmitel mod. TRM - 196 per un organo a due tastiere +pedaliera + 32 punti di collegamento corrispondenti ai registri reali e comandi espressione. Dimensioni (cm.) TX 15 x 10 x 24  -  RX  48 x 17 x 18.

Centralino Trasmitel per organo a due tastiere + pedaliera + 32 punti di registri ed espressione
